深圳市海目星激光科技





3D产品说明书

3D打标部制作



www.hymson.com

型号：HF-3D







1……………………………………功能介绍

2……………………………………详细参数说明

3.产品要求介绍

4……………………………………产品展示

此图片为旧机型（研发机型），新机型正在制作中，以新机型为主





一、功能介绍

1、三维曲面的文字、纹理、图案激光蚀纹、打标

①根据被加工三维曲面的形状,自动调节激光焦距

②适合任意形状在参数要求范围内的三维曲面和不同平面的打标

③适合曲率骤变的三维曲面和不同平面的连续打标

④消除了投影方式打标文字变形的现象

⑤高度的加工一致性和重复性

⑥兼备二维平面打标的功能

⑦能加工塑料、模具、五金等材料的曲面和不同平面零件

⑧可以加工部分垂直面（前提加工幅度大于200mm）

⑨激光器工作时间超过10万小时

2、 三维曲面和三维浮雕的激光立体蚀刻

①三维曲面立体图案的蚀刻（支持三维DXF和STL格式）

②蚀刻深度0.005～3.0 mm（根据材料、工艺要求和激光器功率的选配而定）



3、三维曲面蚀纹、打标的主要工艺过程

 ① 自行设计二维平面纹理或文字，或从随机软件提供的二维纹理数据库中选择纹理

② 利用随机提供的三维贴图软件，生成与模具型腔三维曲面一致的贴图几何模型

③ 随机提供的三维激光加工软件识别贴图几何模型后，可开始激光蚀刻加工模具



二、详细参数说明



技术指标

技术参数

单位

备注

平均功率

20

瓦

IPG-YLP-20

波长

1064

nm



光束质量

1.2~1.5

系数

M2

功率密度

25

KW



光斑直径

45~65

µm



重复精度

±0.002

Mm



打标曲面角度

±30

度

曲面弧度

打标速度

3000

Mm/s



三维可变幅度

0~100

mm



整机功率

800

瓦

低于1KW













三、要求介绍

1、三维纹理表面加工需要相应三维DXF格式图档。

2、三维浮雕加工需要相应三维STL格式或者IGS格式图档。

图档的补充说明，例如：需要加工成凸出模则需要凹的图档，要求加工的形状和图档是相反。图档的形状便是激光加工的形状。

3、激光器主要以光纤为主，加工材料也是以光纤所能加工的金属和非金属为主。金属材料主要有：铝、铝合金、镁合金、铁、不锈钢、部分合金钢、铜合金等；非金属材料主要有：大部分工程塑料、PVC、ABS、PA、有色亚克力PMMA等

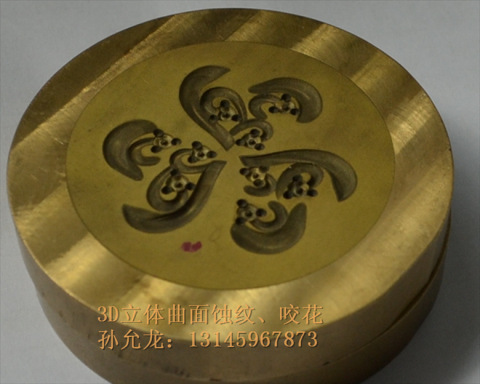

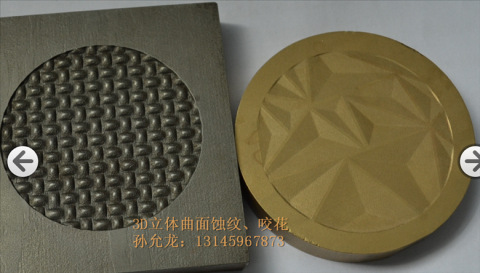

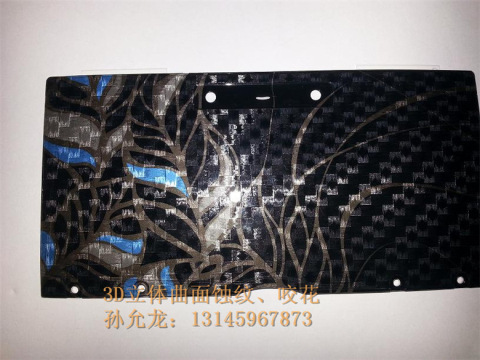

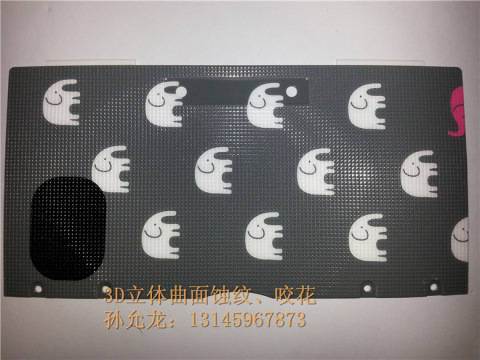

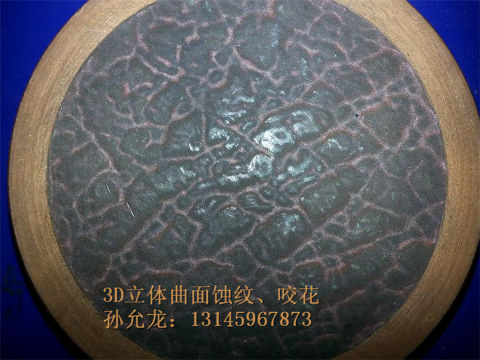

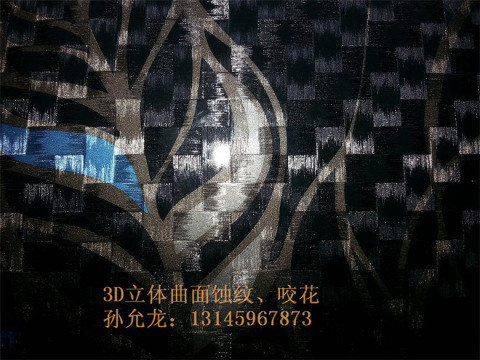

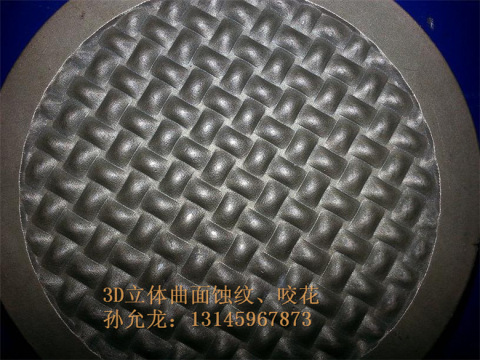

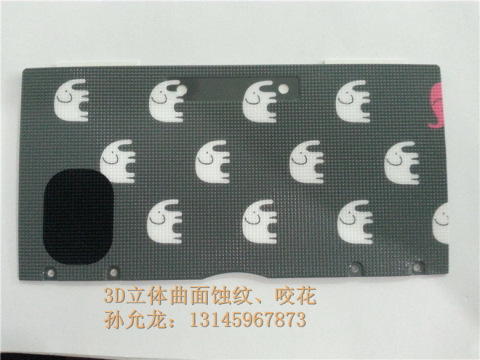

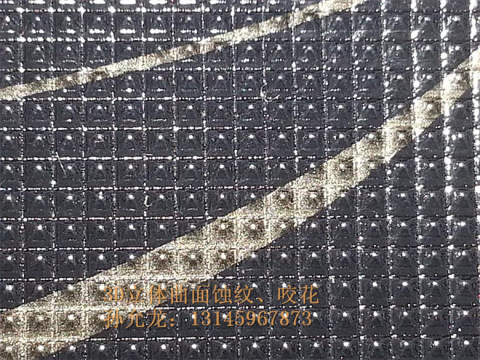

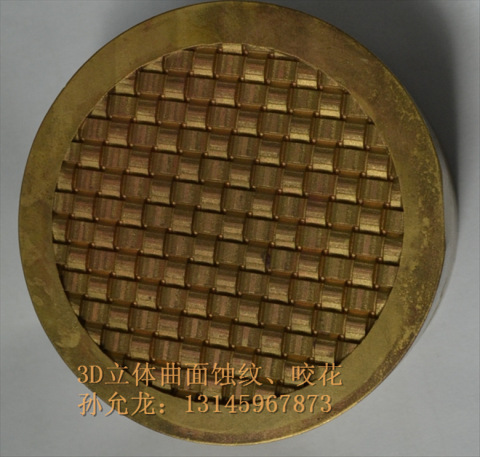

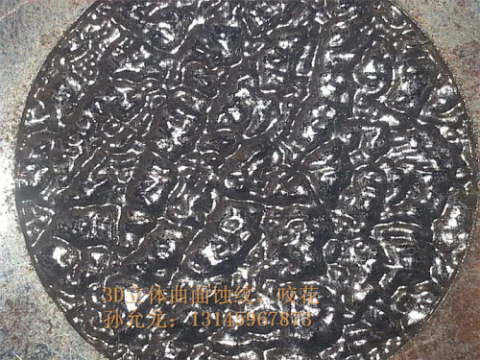

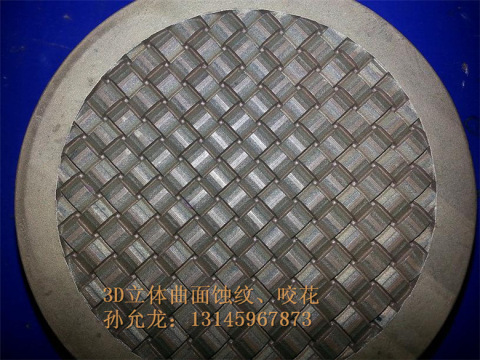

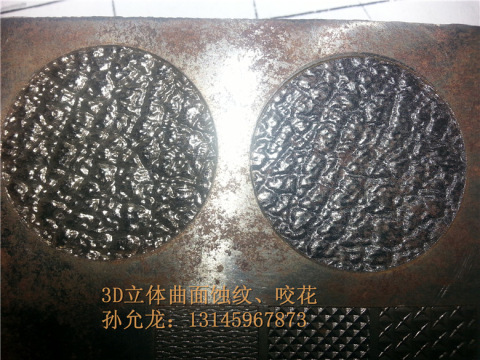

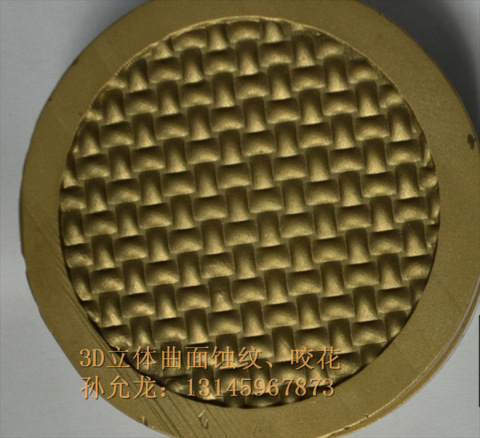

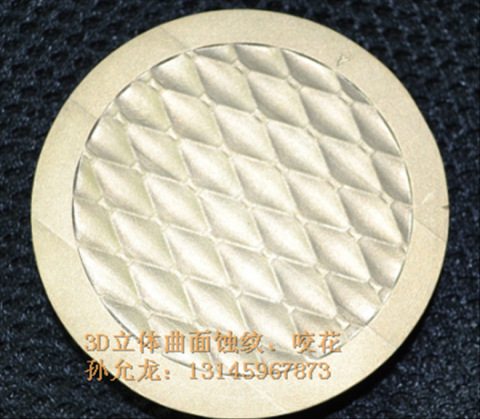

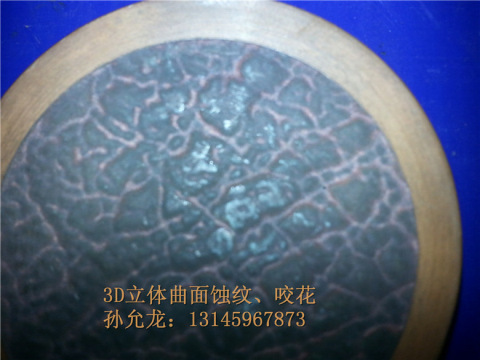

四、以下是部分蚀纹、咬花后的产品：
